공초점 현미경은 현재 25년 이상 상업적으로 이용 가능합니다.?근본적으로 단순한 도구의 새로운 반복이 어떻게 혁신을 계속할 수 있습니까??공초점 사용 방식을 재정의할 수 있는 변경 사항과 수집할 수 있는 데이터는 무엇입니까??Nikon AX/AX R 공초점 현미경 시스템을 소개합니다. 당사의 10세대 포인트 스캐닝 공초점 시스템은 인공 지능(AI) 활용, 색상 수 확장, 픽셀 밀도, 감도 및 속도 향상 등 모든 것을 제공합니다.

포인트 스캐닝 공초점으로 가능한 실험 범위를 확장하는 동시에 모듈식 및 업그레이드 가능한 플랫폼에서 기기의 유용성과 기능을 높이는 측면에서 중요한 추가 사항입니다.

진화를 다한 포인트 스캐닝 공초점 AX/AX R은 생명과학연구뿐만 아니라 신약과 소재개발 등 산업분야에서도 실험의 가능성을 확대함과 동시에 보다 신뢰성 높은 데이터 취득에 공헌합니다.

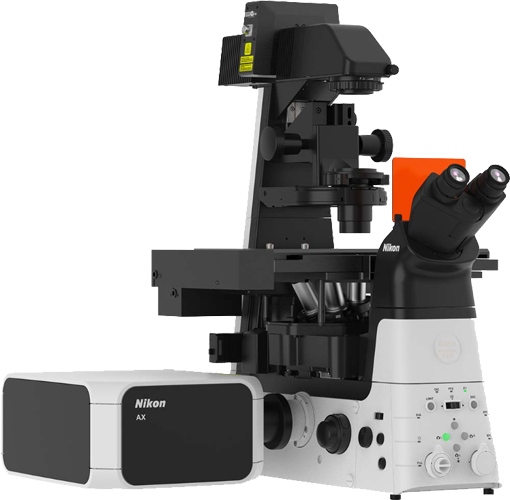

Nikon AX는 공초점 이미징의 새로운 표준입니다

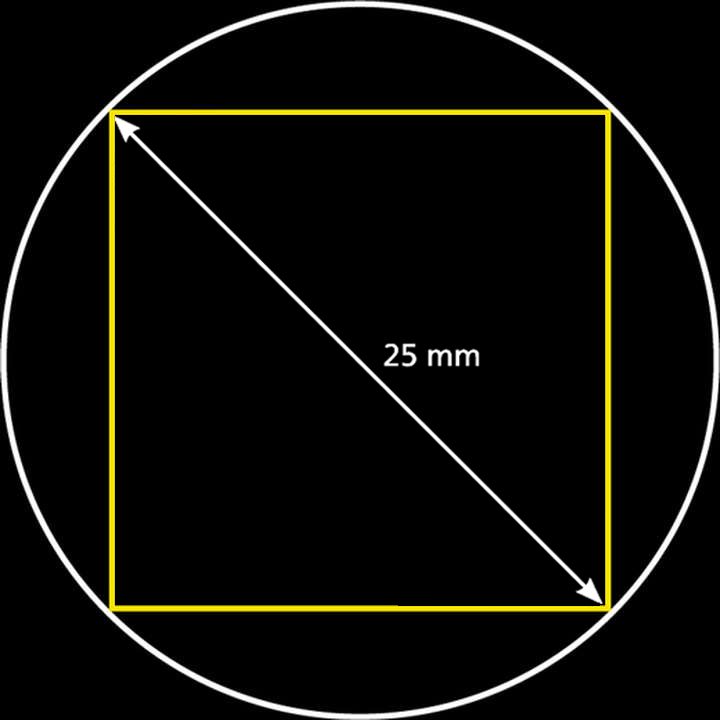

AX/AX R의 대각선 FOV는 25mm로 다른 공초점 기기보다 훨씬 큽니다.

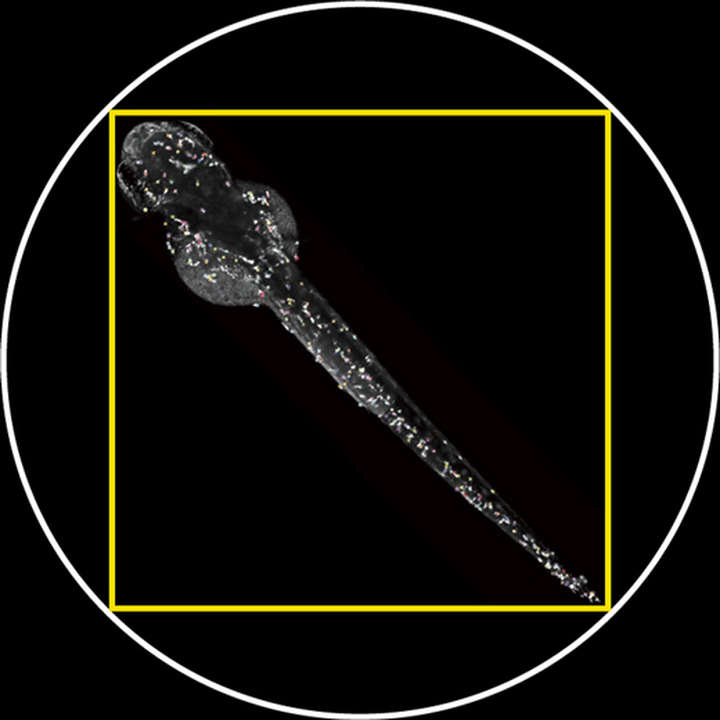

4 배 대물 렌즈를 사용하여 얼룩말 물고기의 이틀 배아를 얻습니다.

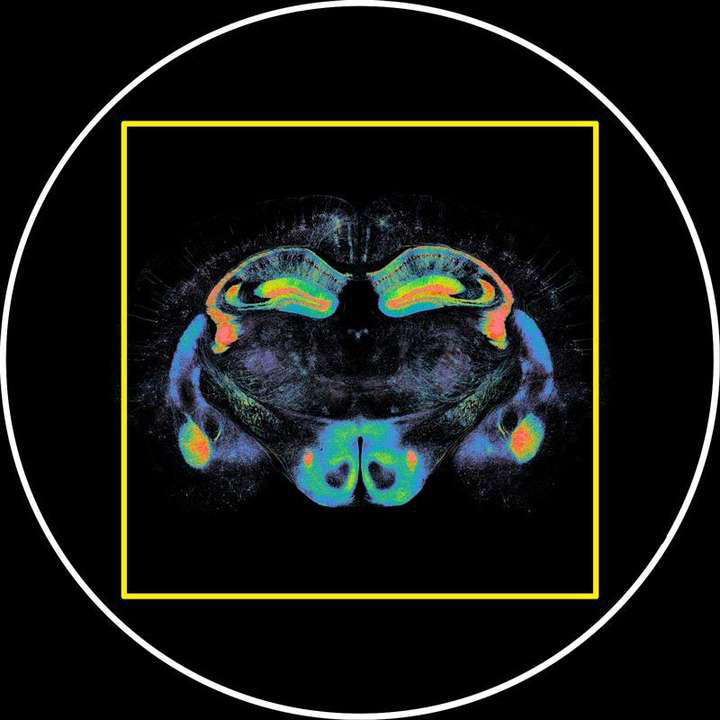

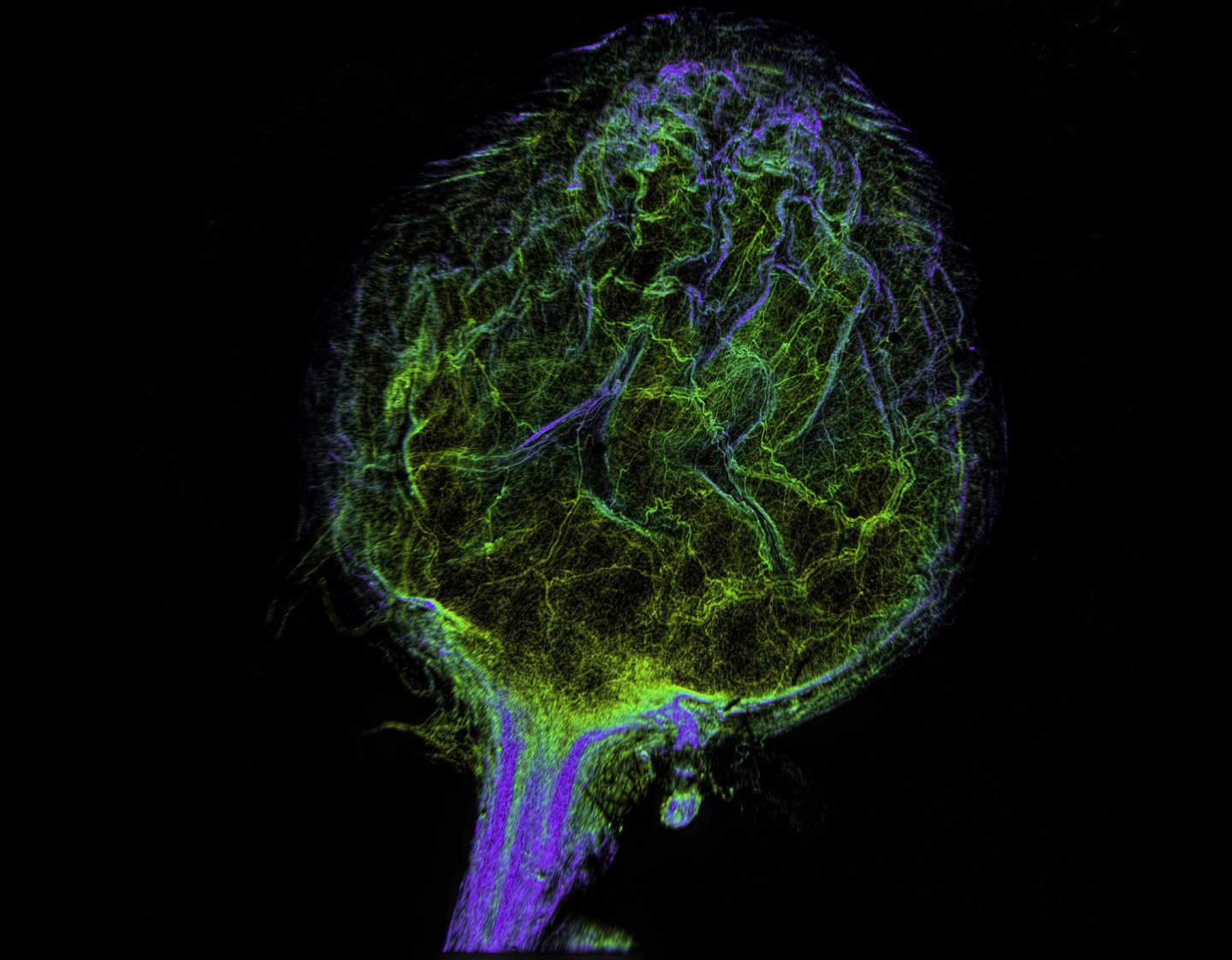

1배 대물렌즈를 사용하여 투명한 성체 마우스 뇌를 1회의 스캔으로 1시야 내에서 취득

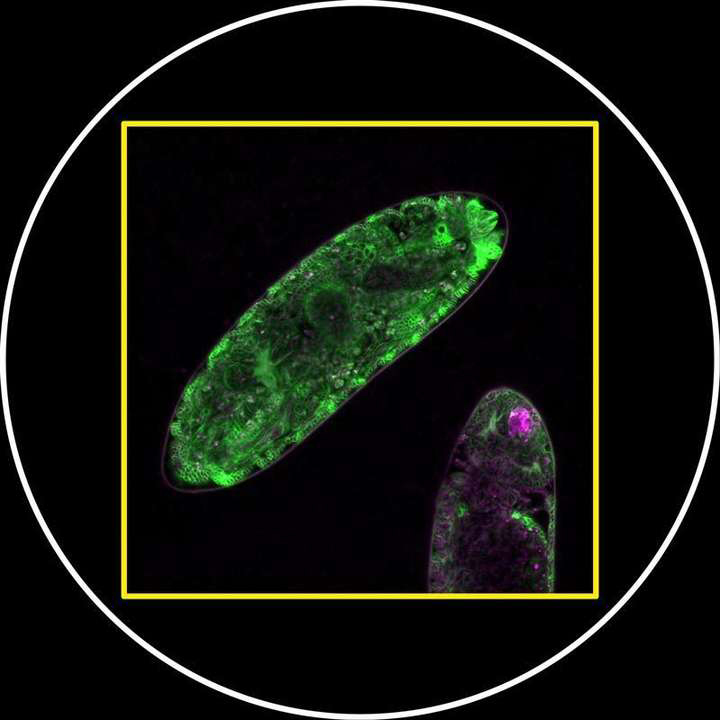

높은 NA 25 배 실리콘 침대물 렌즈 (NA 1.05)를 사용하여 Drosophila 배아의 발달을 한 시야에서 획득

25배 실리콘 담금 대물렌즈를 사용하여 2K x 1K 픽셀에서 12시간 동안 10분마다 획득한 PLC-PH::GFP(PIP2)를 발현하는 발달 중인 초파리 배아의 타임랩스 Z시리즈 최대 밝기 프로젝션 이미지 .
Center for Biological Imaging과 협력하여 Pittsburgh 대학교 세포 생물학과 Yang Hong Laboratory 제공.

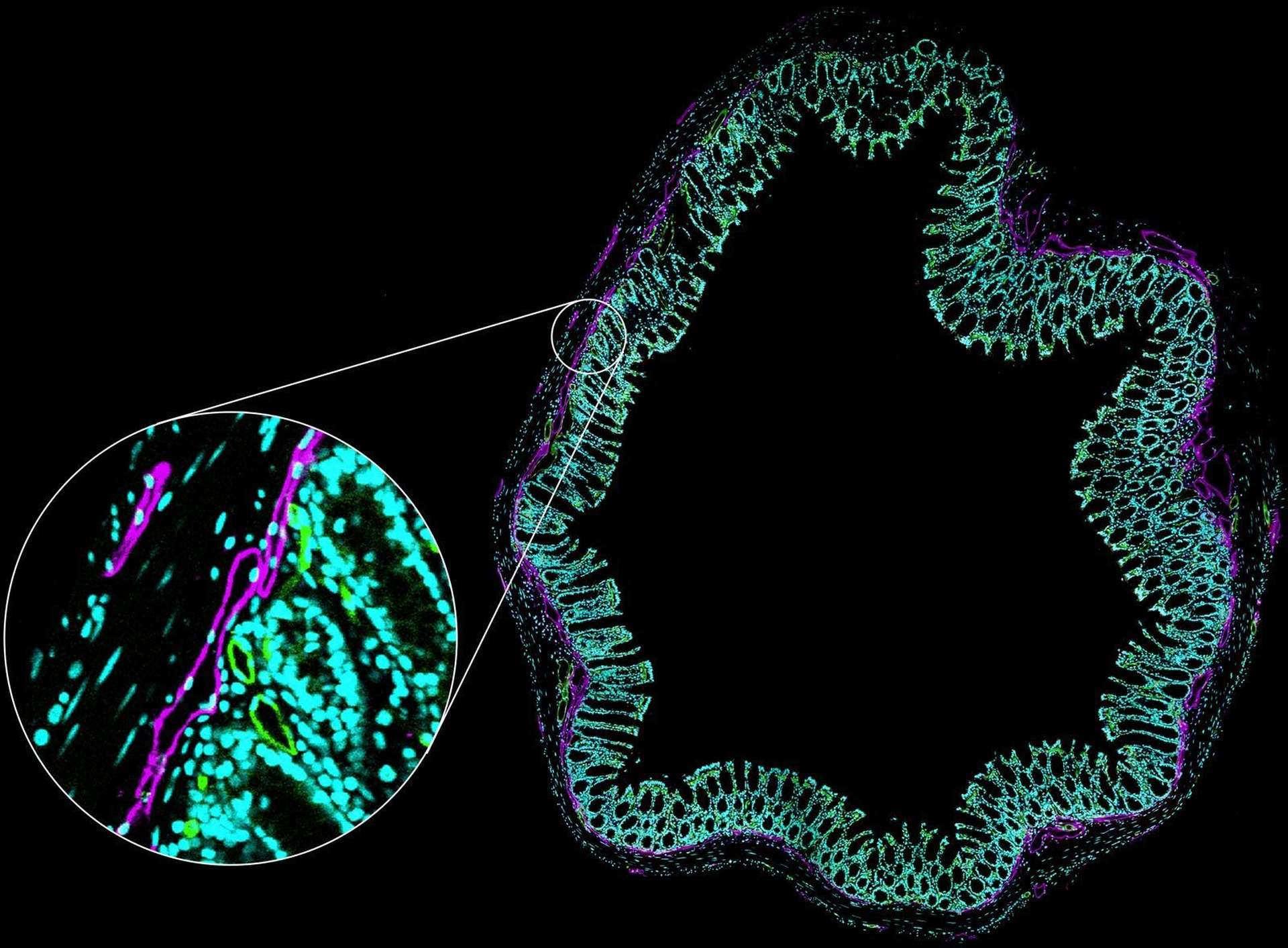

2,048 × 2,048 픽셀의 공진(Resonant) 스캔과 25mm F.O.V.를 이용하여 대장 샘플의 고해상도 이미지 25매를 획득하여 2분 이내에 합성.

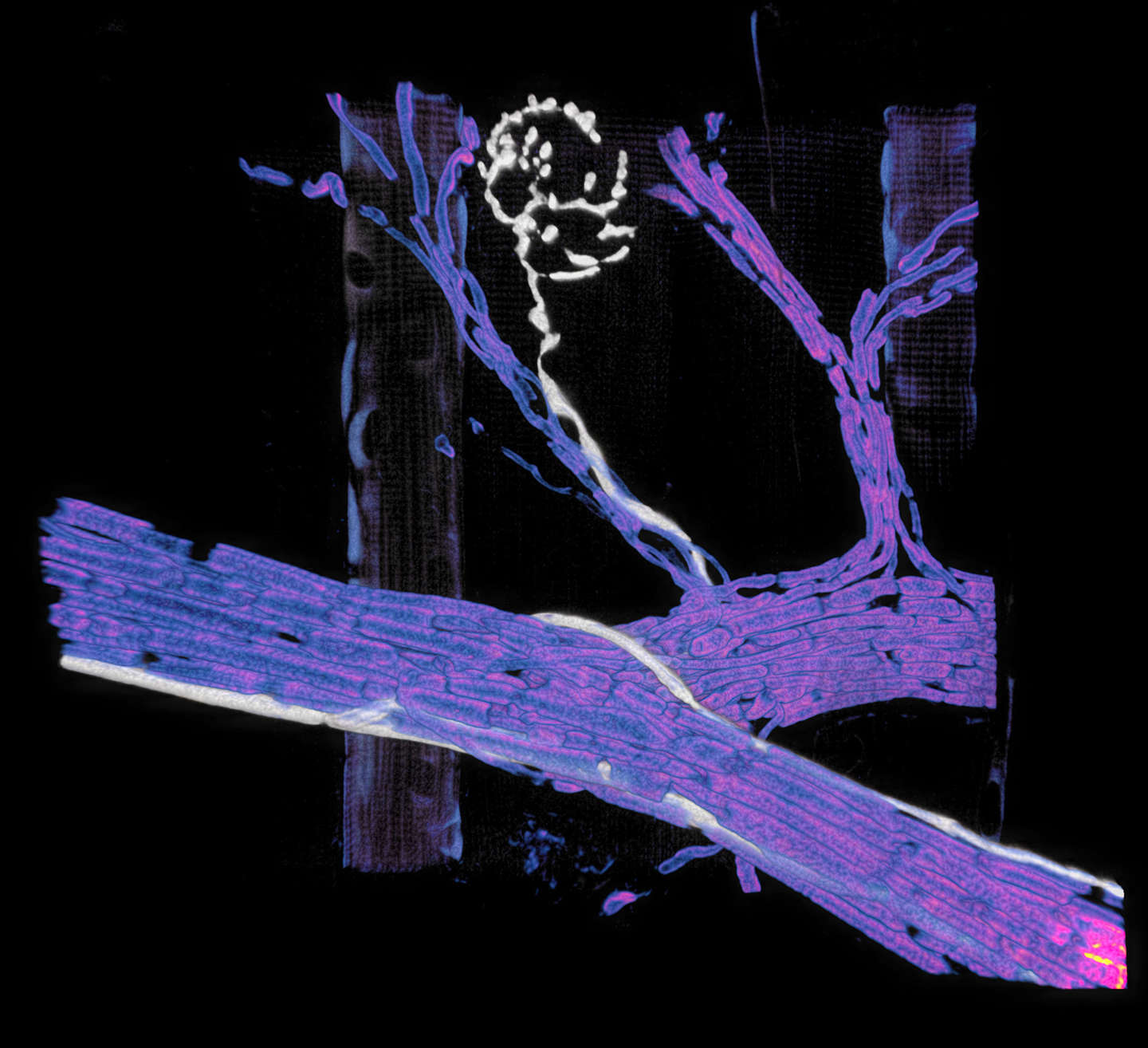

25배 실리콘 담금 대물렌즈를 사용하여 2,048 × 2,048 픽셀의 공진(Resonant) 스캔에 의해 획득한 마우스 근육.

AX/AX R의 완전히 새로운 DUX-VB 검출기는 레이블 및 프로브 라이브러리에 대한 방출 대역폭을 맞춤 조정하고 방출 대역을 미세 조정할 수 있는 자유를 제공하여 원하지 않는 형광을 최소화합니다.

표본의 라벨 수와 카탈로그 이름을 선택하기만 하면 됩니다. 또는 원하는 방출 범위 또는 단순히 방출 색상을 정의할 수 있습니다. AX/AX R 및 NIS-Elements 소프트웨어가 다이크로익 미러 최적화 및 이미징에 가장 적합한 레이저 여기 선택을 포함하여 나머지 작업을 수행합니다. 또는 비혼합을 위해 최대 66개의 방출 채널에서 초분광 이미지를 획득합니다.

선택적으로 AX/AX R의 기본 DUX-ST 검출기는 최대 12개의 개별 대역 방출을 허용하며 18개로 업그레이드할 수 있습니다.

또한 모든 검출기 시스템은 고감도 및 저잡음 GaAsP 또는 다중 알칼리 PMT 검출기로 맞춤화하여 예산뿐 아니라 감도 및 파장 응답 요구 사항에 가장 적합한 검출기를 제공할 수 있습니다.

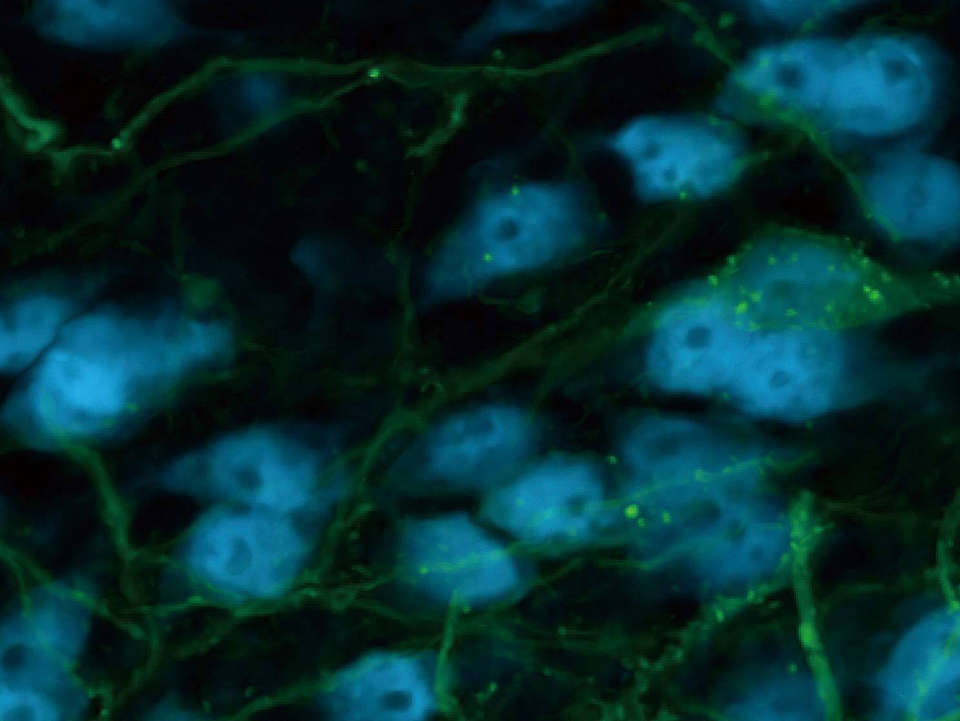

마모 세트 뇌의 Z스택 최대 휘도 투영 이미지. 검출 파장 영역을 사용자 정의 가능한 DUX-VB 검출기 유닛과 60배 수침 대물렌즈(개구수 1.27)를 사용하여 2,048×2,048 픽셀 공진(Resonant) 스캔에 의해 취득.

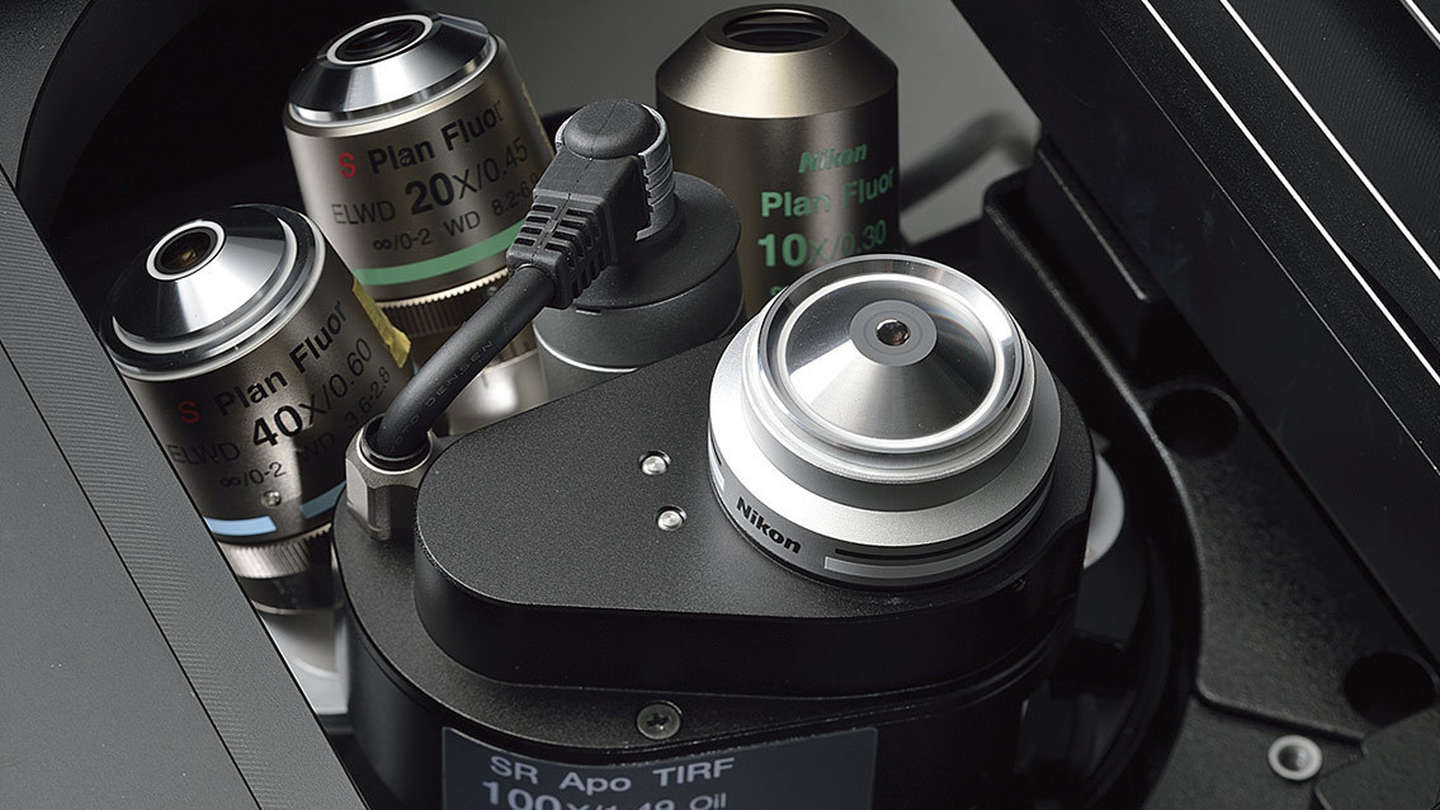

공초점 이미징의 가능성을 넓히는, 비교할 수 없는 고기능/고품질의 대물 렌즈 를 폭넓게 라인 업. 두께가 있는 생세포를 관찰할 수 있는 실리콘 침대물 렌즈를 비롯해 광시야의 저배율 대물 렌즈, 사용하기 쉬운 드라이 대물 렌즈 등을 준비하고 있습니다. 근자외역에서 근적외역까지의 색수차를 보정하여 탁월한 고화질 이미징을 실현합니다.

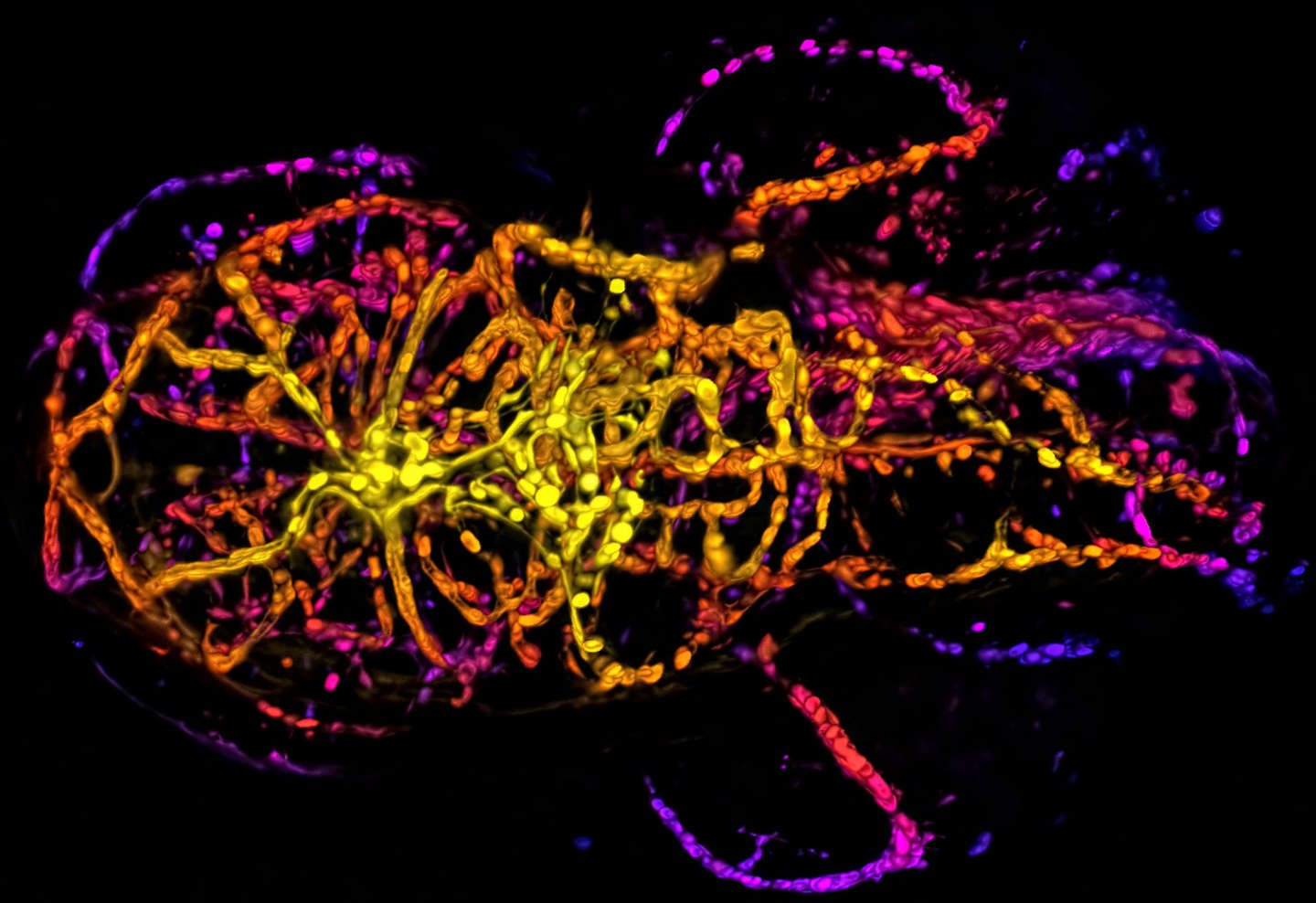

Zebrafish 배아의 혈관 발생의 Z 스택 최대 휘도 투영 이미지. 25x 실리콘 침대물 렌즈를 사용하여 1024x2048 픽셀의 공진 스캔으로 얻습니다. (심도별 색으로 구분) 이미지 협력: Erika Dreikorn and Dr. Beth Roman, Department of Human Genetics, University of Pittsburgh Graduate School of Public Health

워터 이머전 디스펜서

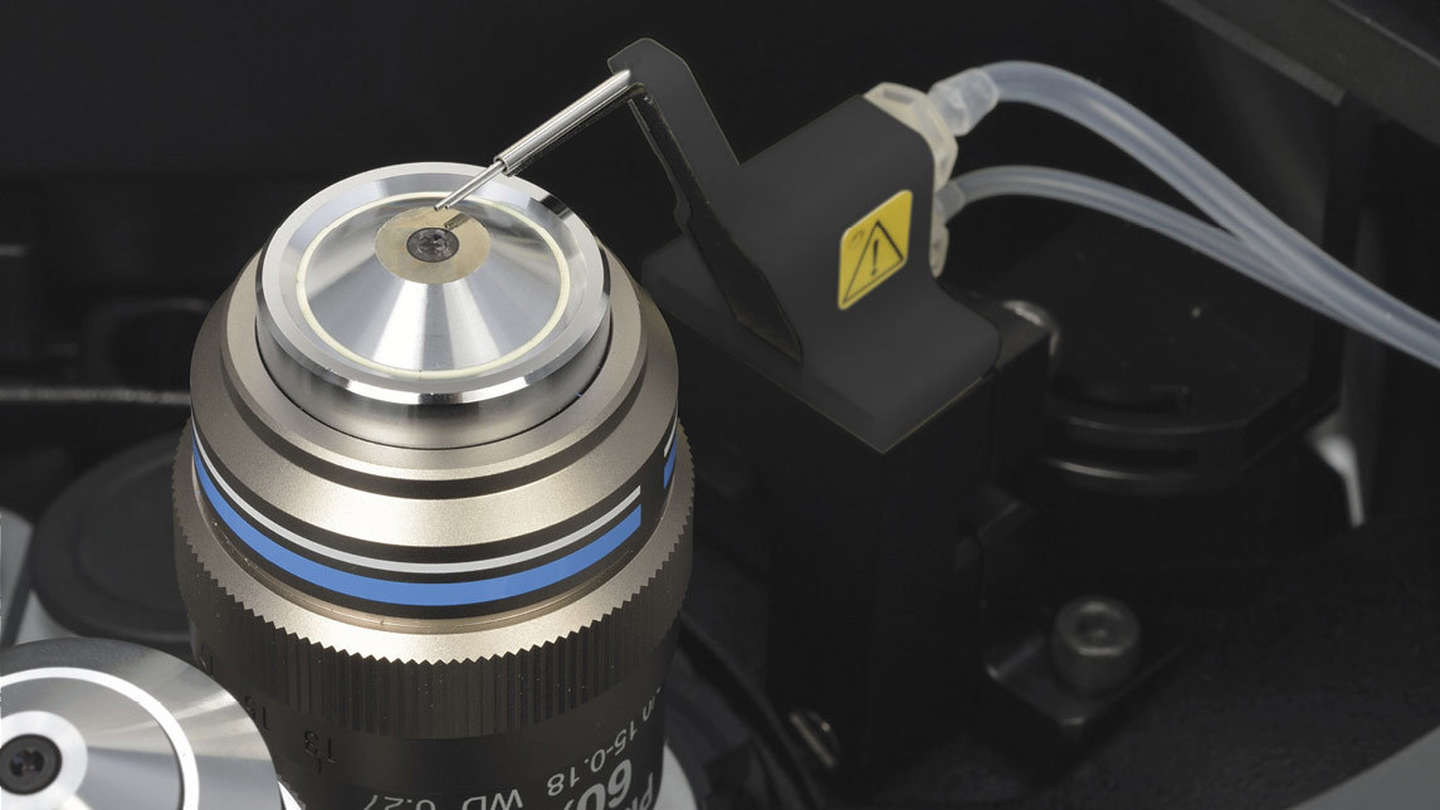

소프트웨어로 제어되는 자동 워터 이머전 디스펜서는 배양 챔버 환경 내에서도, 샘플을 움직이지 않고 수침 대물렌즈 선단의 물 공급량을 자동적으로 조정할 수 있기 때문에, 타임 랩스 중의 물의 증발이나 과잉 공급의 걱정이 없습니다.

전동 보정 칼라

원격 및 소프트웨어 제어를 통해 최상의 해상도를 위해 대물렌즈의 보정 칼라를 최적의 위치로 제어할 수 있기 때문에 커버 글라스 두께의 변화?온도의 변화 등에 기인하는 수차를 보정할 수 있어, 고해상도 이미지를 취득할 수 있습니다.
전동 보정 칼라를 사용하면 배양 인클로저 또는 환경 챔버에서도 시편 위치를 방해하지 않고 교정 칼라를 조정할 수 있습니다.

전동 TIRF 모듈

전동 TIRF 모듈을 사용하면 이미지 통합 소프트웨어 NIS-Elements에서 레이저의 입사 각도와 흘림 양을 전동 제어할 수 있습니다. 복수대를 탑재해, 파장마다 흘러내리는 양을 설정하는 것도 가능합니다.

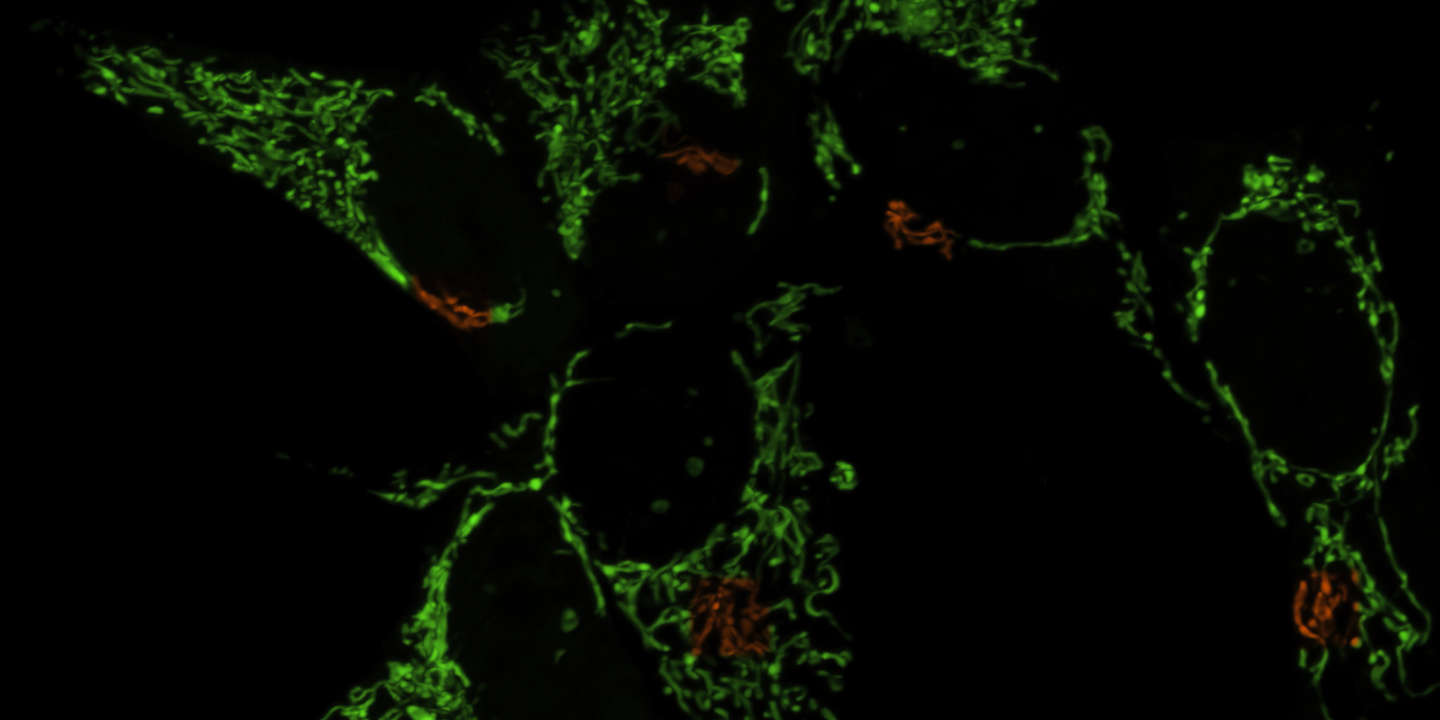

XY 갈바노 스캐닝 유닛

XY 갈바노스캐닝 유닛은 샘플의 임의 영역을 레이저로 포인트 스캔으로 자극할 수 있습니다. 광자극과 동시에 공초점 이미징이 가능합니다.

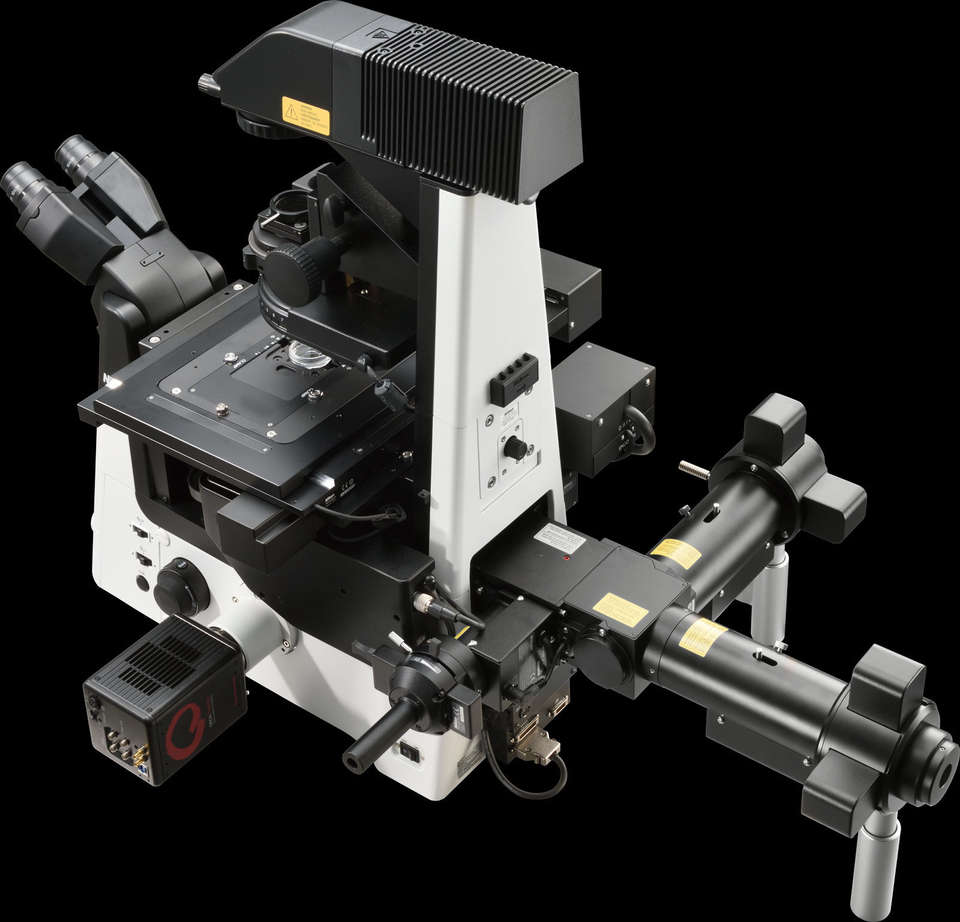

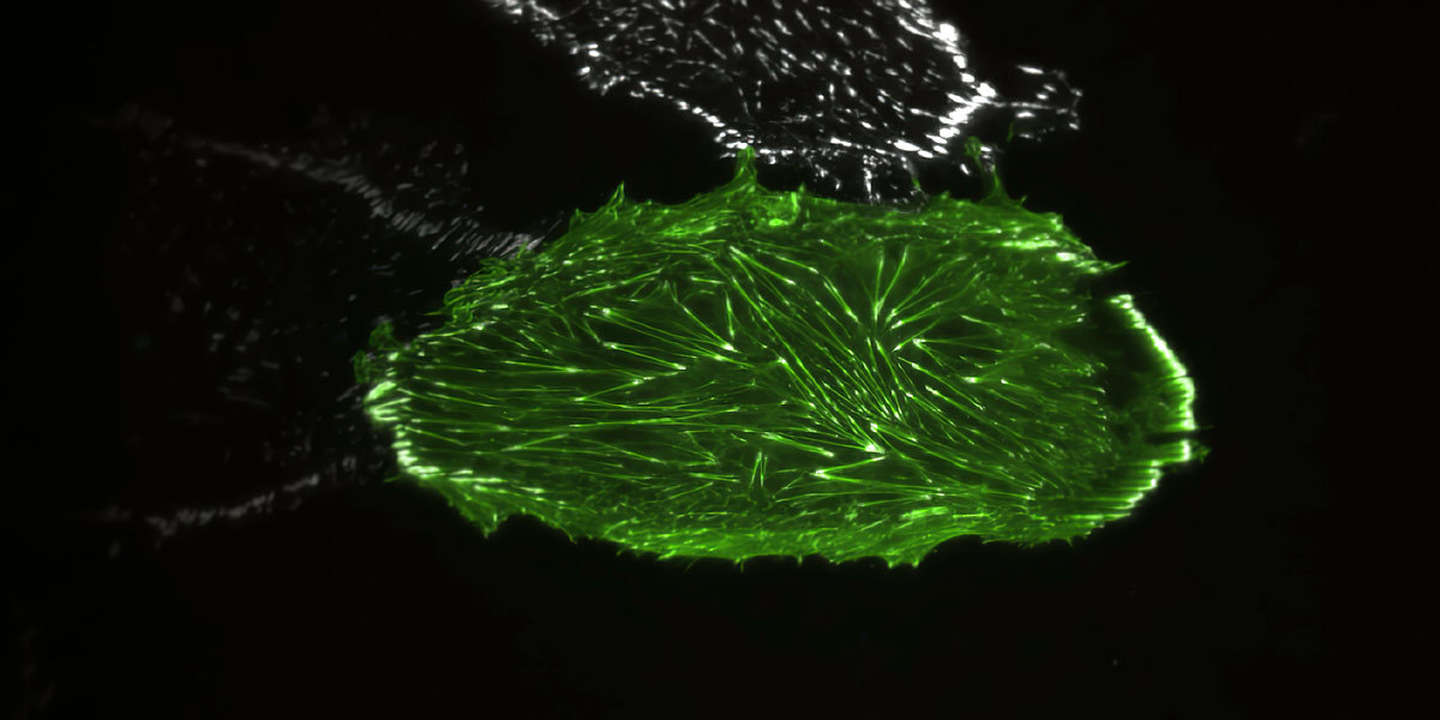

광자극: DMD(Digital Micromirror Device) 모듈

DMD 모듈은 단일 지점의 광활성화가 아닌 사용자 지정 패턴의 광활성화를 가능하게 합니다. 여러 위치를 동시에 자극하여 변화를 추적하는 것도 가능합니다. 광원은 레이저 외에 생체 시료에 광독성이 적은 LED도 함께 사용할 수 있습니다.

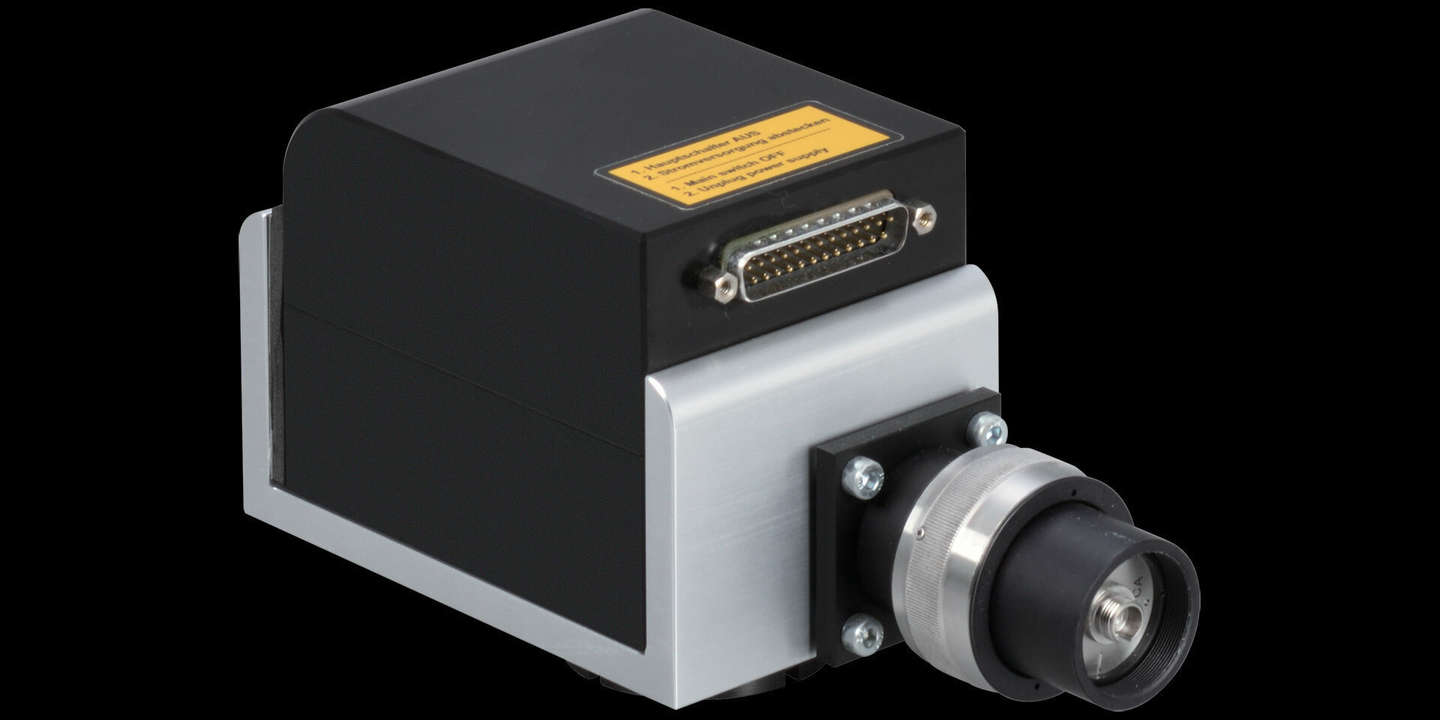

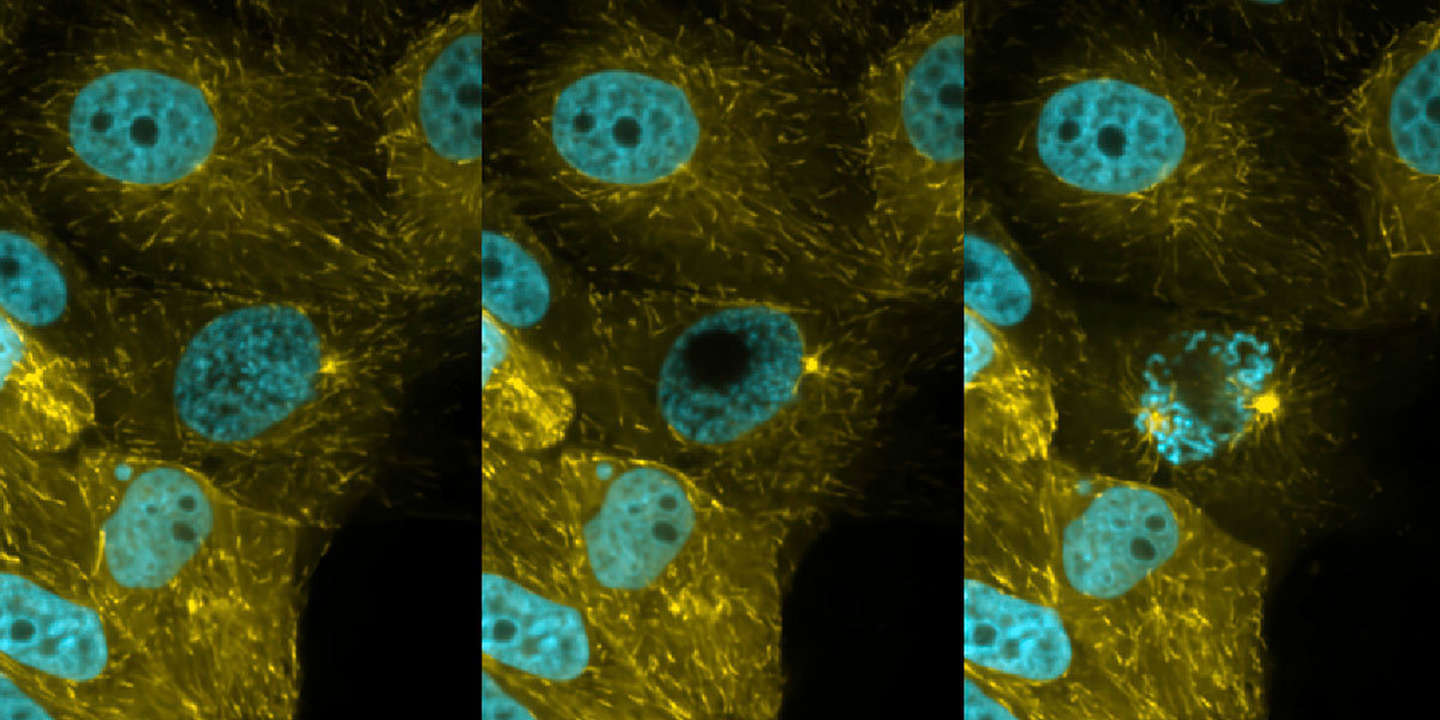

Opti-Microscan 광자극 장치

400~700nm의 파장대역*에서 광자극이 가능하므로 가시광선에서 IR(적외선)까지 광자극 및 이미징을 실현합니다. 자극 모드는 동시 자극, 순차 자극, 수동 자극 중에서 선택할 수 있습니다.

*필터 큐브의 사양에 따라 제한이 있습니다.

AX

AX R

스캔 헤드

25mm FOV 갈바노 스캐너
최대 8192 x 8192 픽셀
512 x 512 픽셀에서 최대 10fps
픽셀 드웰 시간 최대 0.2마이크로초
양방향 이미징 및 라인 스캔 이미징 지원

25mm FOV 공진 스캐너 25mm, FOV 갈바노 스캐너
2K의 경우 최대 2048 x 2048픽셀(1K의 경우 1024 x 1024픽셀)
2K의 경우 2048 x 16픽셀에서 최대 720fps(1K의 경우 1024 x 16픽셀에서 720fps)
2K의 경우 2048 x 512픽셀에서 30fps(1K의 경우 1024 x 512픽셀)
양방향 이미징 및 라인 스캔 이미징 지원

스캔 헤드 입력/출력 포트

FC 파이버 레이저 입력 포트 1개 및 FC 파이버 신호 출력 포트 1개
추가 FC 파이버 레이저 입력 포트 및 FC 파이버 신호 출력 포트를 선택적으로 추가할 수 있습니다.

레이저

최대 8개의 가시 레이저
호환 범위: 405-750nm

다이크로익 미러

최대 6개의 맞춤형 거울

DUX-VB 디텍터

2개 또는 4개 채널
± 1nm 정확도와 최대 66개의 개별 스펙트럼 채널로 자유롭게 조정 가능한 방출 대역
최대 12개의 대역 통과 필터
다중 알칼리 PMT 또는 GaAsP PMT 옵션

DUX-ST 디텍터

2개 또는 4개 채널
최대 18개의 대역 통과 필터
다중 알칼리 PMT 또는 GaAsP PMT 옵션

NSPARC 디텍터 유닛

가로 해상도 100 nm *1 , 축 해상도 300 nm *1
SPPC(Single Pixel Photon Counter) 어레이 디텍터 장착
최대 7개의 배리어 필터 장착 가능(405nm, 445nm, 488nm, 514nm, 561nm, 594nm 및 640nm에서 여기 지원),
갈바노 스캐너 사용 시: X 해상도 64~8192픽셀, Y 해상도 128~8192픽셀로 사용 가능
공진형 스캐너 사용: X 해상도 256, 512 및 1024픽셀, Y 해상도 128~1024픽셀*2에서 사용 가능

투과 디텍터

AX 투과 디텍터 유닛 AX-DUT
PMT 광전면 : 멀티 알칼리, 검출 파장 범위 : 400~750nm

핀홀

연속 가변

시야 영역
(F.O.V. : Field Of View)

직사각형에 내접하는(대각선 길이) 최대 지름 25mm(원)

Z 스텝

Ti2-E : 0.01μm, 0.02μm(엔코더 제어 포함),
FN1 스테핑 모터 : 0.05μm,
Ni-E: 0.025μm

호환 현미경

최대 F.O.V.가 25mm인 Ti2-E 도립 현미경
최대 F.O.V.가 25mm인 Ni-E 및 FN1 정립 현미경

옵션

광자극(포인트 래스터 또는 디지털 마이크로미러),
빠른 FLIM을 포함한 형광 수명 이미징,
압전 Z(또는 XYZ),
환경 챔버 또는 인클로저,
TIRF, N-STORM 또는 N-SIM S와 같은 기타 양식

소프트웨어

Nikon NIS-Elements C
옵션 모듈 사용 가능
다중 파일 출력 옵션이 있는 최대 16비트 이미지(정밀 통합의 65,536 그레이 레벨)

제어 워크스테이션

OS : Microsoft Windows® 10 Pro 64bit,
CUP : 인텔® Xeon W-2225X,
메모리 : 64GB,
저장장치 : 1st - 512GB SSD(OS 설치/이미지 취득용), 2nd - SATA 2TB HDD(데이터 저장용),
랜 : 기가비트 이더넷 인터페이스 × 1개, 10 기가비트 이더넷 인터페이스 × 1개,
그래픽 : NVIDIA Quadro RTX A 4500,
모니터 : 해상도 2,560 x 1,440 동등 이상

권장 설치 환경

온도 23 ± 5˚C, 습도 70% RH 이하(결로 없을 것)
