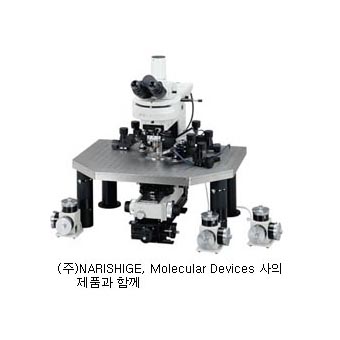

ECLIPSE FN1은 광학 성능, 조작성, 확장성에 있어 새롭게 설계 된 현미경입니다. 두께가 있는 시료의 세부 관찰이 가능하며, 조작이 쉽고, 철저한 노이즈 대책 등 전기 생리나 높은 수준의 생 세포 관찰에 용이합니다.

• 저배율·고NA대물렌즈를 신개발하여 한 개만으로 고배율부터 저배율까지를 커버할 수 있고, 패치 클램프나 Live Cell 이미징에 최적

0.35×, 2×, 4×에 변환 가능한 변경 더블 포트(옵션)와의 편성에 의해 16×대물렌즈 한 개만으로 5.6×의 저배율 광시야 관찰에서부터 64×의 고배율 고분해 관찰까지가 CCD상에서 가능합니다. 대물렌즈의 변환 없이 조작 작업을 현실화 하였습니다. 특히, 0.35×에서는 2.0mm의 광시야를 확보하여 시료의 전체상을 관찰할 수 있어 전극의 위치 결정이 용이합니다.

  5.6×                                        32×                                          64×

사진 제공 : 도쿄약학대학 미야카와 히로요시 선생님, 와타나베 시게오 선생님

• IR-DIC 관찰에 적절한 대물렌즈 시리즈를 신개발

신개발의 수침용 대물렌즈는 광대역 반사 방지 코트의 사용으로 IR대역에서도 매우 뛰어난 투과율을 자랑하고 있습니다. Plan 100×W는 100×의 고배율이면서 NA 1.1의 고 개구수, 2.5mm의 긴 작동 거리를 실현하였습니다. 또한, 수침대물렌즈에 보정환(구면수차조절)기능을 사용하여, 관찰 심도나 온도의 변화에 의해서 생기는 구면 수차를 보정할 수 있습니다. 두께가 있는 표본의 최적 온도로 관찰할 때에도 항상 양호한 외관을 볼 수 있습니다. 또한 적외 투과율이 매우 높아 두께가 있는 샘플의 심부 관찰에 이용되는 multi-photon(광자) 관찰법에서도 최고의 퍼포먼스를 발휘합니다.

• 전극의 접근성을 최우선 한 대물렌즈 설계

대물렌즈는 2.5mm~3.5mm의 긴 작동 거리(60×, 100×에서도 2.5 mm이상)를 확보하였으며, 시료까지의 공간이 넓습니다. 외경은 이전의 제품보다 약 17% 슬림한 형상과, 90도의 각도에 의해 전극은 세포로의 접근성이 비약적으로 향상되고 있습니다.

• 대물렌즈 변환 조작이 안전하며 확실함

대물렌즈의 변환에는 조종기나 용기에 간섭할 걱정이 없는 상하동식의 대물렌즈 이동 기구를 사용하여 원터치로 대물렌즈를 들어 올리고 chamber를 피하는 것이 가능합니다. 또한 이동거리가 15mm로 크기 때문에 실험에 다양한 형상의 용기를 선택할 수 있습니다.

또한, 대물렌즈를 내리고 나서 한층 더 대물렌즈 상하동레버를 밀어넣으면, 렌즈 끝이 액면에 가볍게 접촉(Dipping)합니다. 대물렌즈에 의한 시료 손상의 걱정이 없고 간단하게 액침을 할 수 있습니다.

• 조작은 모두 편한 자세로

관찰 중, 초점 조작 등을 편한 자세로 실시할 수 있도록 focusing핸들이나 조리개를 현미경 전면에 집중 배치했습니다. 또한, 현미경의 외측에 방해되는 벨트 등은 전혀 없습니다. 조미동 핸들은 좌우에 있어 어느 쪽 손에서도 조작할 수 있습니다.

 또, fiber 조명 장치의 ON/OFF나 광량 조정도 리모콘 조작이 가능합니다.

• 철저한 노이즈 대책

fiber 조명 장치를 사용하여 광원을 외부에 배치하여 전기적 노이즈를 큰폭으로 감소시켰습니다. 또 현미경 각부분에서 어스핀(접지핀)을 붙여 각부로부터 발생하는 노이즈를 극적으로 경감하는 등 철저한 전기 노이즈 대책을 세우고 있습니다.

• 다양한 실험 요구에 대응

쥐 등의 작은 동물이나 chamber를 사용한 실험 등의 보다 대형의 표본을 관찰하는 경우에 바디와 암의 사이에 공간을 삽입해 현미경의 높이를 최대 40mm까지 올릴 수 있습니다.또한 콘덴서, 서브 스테이지, turret을 바디로부터 완전하게 떼어낼 수 있어 빈 공간을 실험 목적에 따라 자유롭게 사용할 수 있습니다.
